Мембранні насоси PHOENIX ATEX

Мембранні (діафрагменні) насоси з пневматичнимм приводом

Мембранні (діафрагмові) насоси з пневматичнимм приводом

В основі нових двомембранних насосів - система роздачі стиснутого повітря, високоефективна мембрана, конфігурації насосних камер та систем клапанів для розширення функціональних можливостей не тільки в рамках перекачки, та в дозації.

Матеріали виготовлення: PP, PVDF, алюміній та нержавіюча сталь марки AISI 316.

  • матеріали виготовлення: PP, PVDF, AISI 316, АЛЮМИНІЙ
  • можливість самоусмоктування до 6 м
  • необмежений час работи «в суху»
  • простота в обслуговуванні
  • можливість регулювання: продуктивності та швидкості потоку
  • різні конфігурації
  • сертефікати ATEX для зон 1 и 2 у всіх версіях
  • центральний блок з разємами для різних застосувань
Принцип работи мембранного насоса Phoenix

Стиснуте повітря, проникаюче в одну з двух мембран, змушує її зжиматись та просувати рідину в отвір виходу (B). В цей час друга мембрана напротив створює вакуум, всмоктуючи рідину (C).

Після проходження імпульса пневматичного коаксіального теплообмінника (A) направляє стиснуте повітря до протилежної мембрани, а потім  цикл повторюється.

Принцип работы мембранного насоса Phoenix

Модельний ряд насосів Phoenix

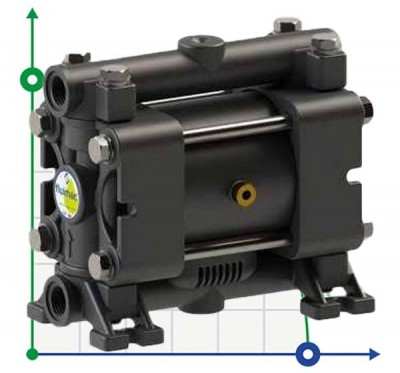

 » Мембранні насоси P7 ATEX

Мембранные насосы P10

З`єднання 1/4" BSP
Макс. продуктивність 8 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 1/4" BSP

Диаграммы производительности насоса P10

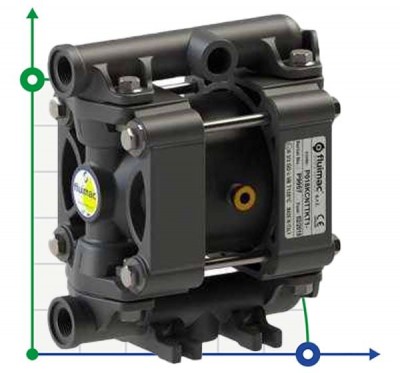

 » Мембранні насоси P18 ATEX

Мембранные насосы P20

З`єднання 3/8" BSP
Макс. продуктивність 20 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 1/4" BSP

Диаграммы производительности насоса P20

 » Мембранні насоси P30 ATEX

Мембранные насосы P30

З`єднання 1/2" BSP
Макс. продуктивність 35 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 1/4" BSP

Диаграммы производительности насоса P30

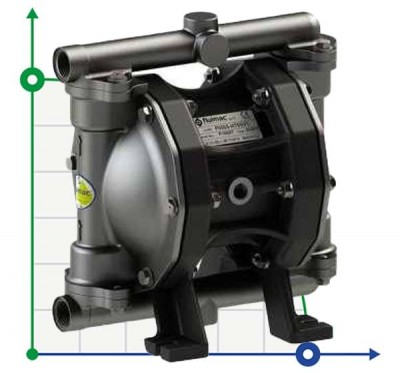

 » Мембранні насоси P50 ATEX

Мембранные насосы P50

З`єднання 1/2" BSP
Макс. потужність 55 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 3/8" BSP

Диаграммы производительности насоса P50

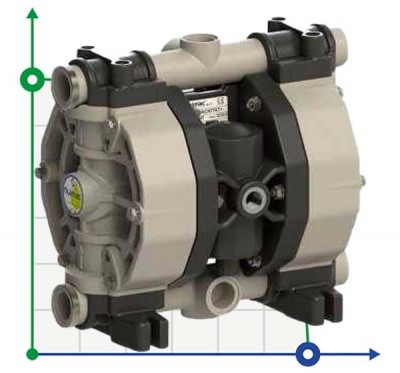

 » Мембранні насоси P65 ATEX

Мембранные насосы P65

З`єднання 1/2" BSP
Макс. потужність 80 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 1/2" BSP

Диаграммы производительности насоса P65

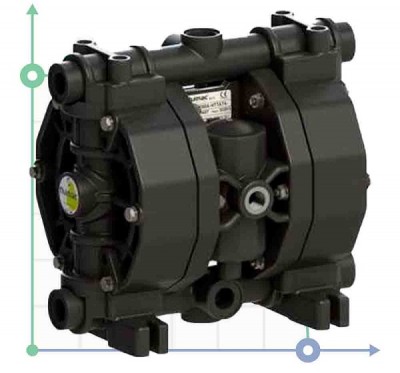

 » Мембранні насоси P100 ATEX

Мембранные насосы P100

З`єднання 3/4" BSP
Макс. потужність 110 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 1/2" BSP

Диаграммы производительности насоса P100

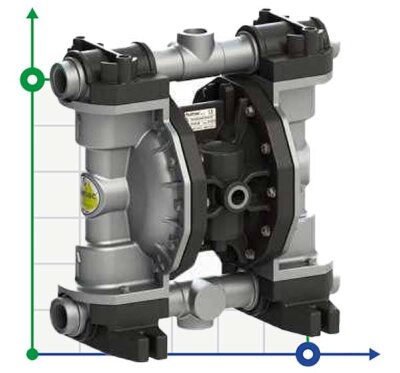

 » Мембранні насоси P160 ATEX

Мембранные насосы P160

З`єднання 1" BSP
Макс. потужність 170 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 1/2" BSP

Диаграммы производительности насоса P160

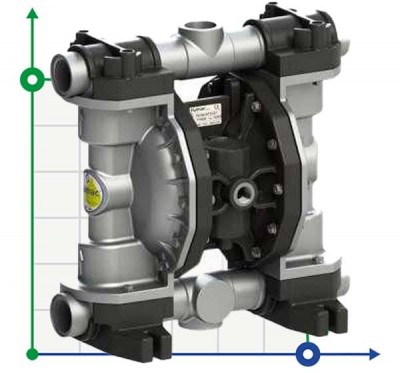

 » Мембранні насоси P250 ATEX

Мембранные насосы P250

З`єднання 1 1/4" BSP
Макс. потужність 250 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 1/2" BSP

Диаграммы производительности насоса P250

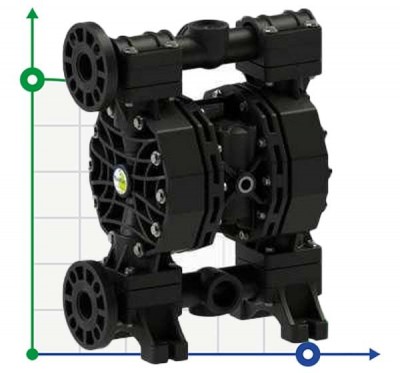

 » Мембранні насоси P400 ATEX

Мембранные насосы P400

З`єднання 1 1/4" BSP
Макс. потужність 380 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 3/4" BSP

Диаграммы производительности насоса P400

P400

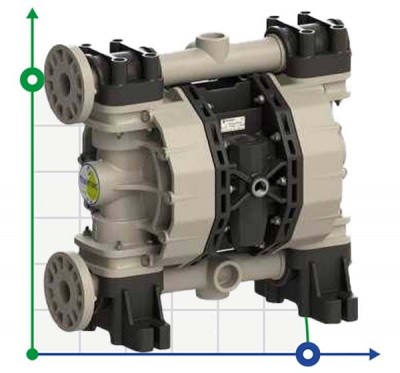

 » Мембранні насоси P500 ATEX

Мембранные насосы P500

З`єднання DN40 (1 1/2 BSP)
Макс. потужність 550 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 3/4" BSP

Диаграммы производительности насоса P500

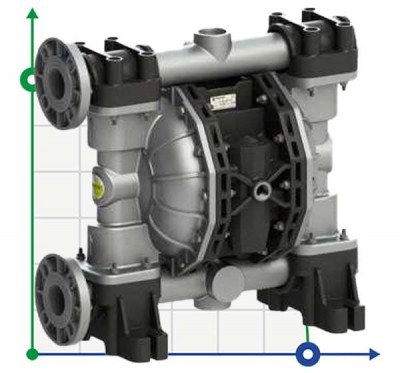

 » Мембранні насоси P700 ATEX

Мембранные насосы P700

З`єднання DN50 (2" BSP)
Макс. потужність 700 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 3/4" BSP

Диаграммы производительности насоса P700

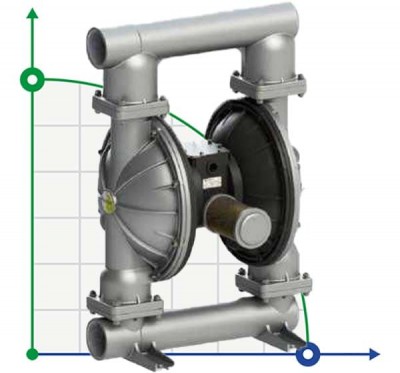

 » Мембранні насоси P1000 ATEX

Мембранные насосы P700

З`єднання DN80 (3" BSP)
Макс. потужність 1050 л/мин
Макс. тиск 80м
Підкл. пневматичної магістралі 3/4" BSP

Диаграммы производительности насоса P700
